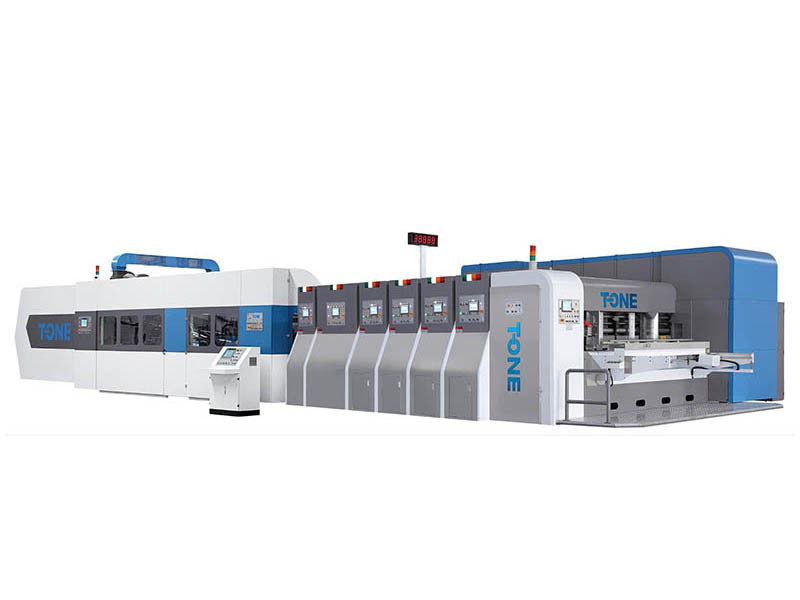

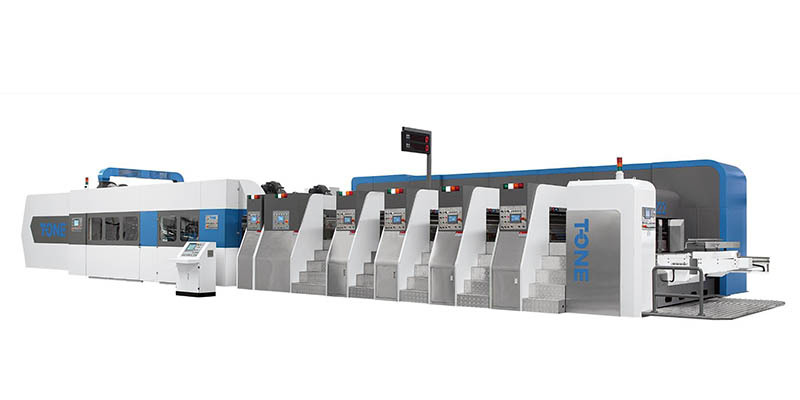

Máquina plegadora y encoladora de cajas de cartón corrugado
La plegadora-encoladora flexográfica de cartón ondulado T-ONE, una solución de embalaje inteligente integral, adopta un sistema de pulverización de pegamento de alta gama, un control preciso de la pulverización de pegamento y una adhesión firme del cartón.
La máquina encoladora plegable T-ONE está equipada con un nuevo sistema de plegado, lo que garantiza una alta precisión en el ajuste de la separación y una corrección del ángulo recto.
Coordinación síncrona de múltiples conjuntos de servomotores en el departamento técnico de la máquina plegadora-encoladora, conteo preciso.
- T-ONE
- Foshán, China
- información
- vídeo
- descargar

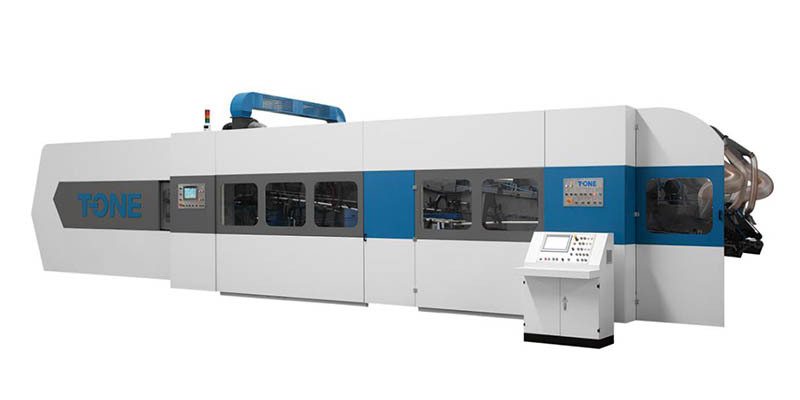

Máquina plegadora y encoladora de cajas de cartón corrugado - FFG 2000
Parámetro principal
Modelo | 1800 | 2000 | 2400 | 2800 | 3200 | |
Velocidad máxima | 350 piezas/min | 300 piezas/min | 250 piezas/min | 230 piezas/min | 180 piezas/min | |
Longitud de la caja (L2) | Máximo | 550 | 700 | 750 | 800 | 900 |
Min | 135 | 180 | 180 | 200 | 220 | |
Ancho de la caja (W1) | Máximo | 500 | 650 | 700 | 750 | 800 |
Min | 120 | 150 | 150 | 150 | 150 | |
L2 + W1 | Máximo | 870 | 1000 | 1200 | 1400 | 1560 |
Min | 285 | 330 | 335 | 350 | 370 | |
L2:EN1 | Tasa máxima | 2:1 | 2:1 | 2:1 | 2:1 | 2,5:1 |
Ancho de la caja (D2) | Máximo | 600 | 900 | 1200 | 1200 | 1600 |
Min | 230 | 280 | 300 | 300 | 450 | |
Ancho de la solapa | 25-30 | 30~40 | 30~40 | 30~40 | 30~40 | |
Longitud | 15metro |
Peso | 20.6montones |
Fuerza | 96KW (C.A380V)，50/60 Hz，3 fases |
flujo de aire | 70/Litro(Compresor de aire220V 1.5KW） |
Flauta | A， B，do， AB， ANTES DE CRISTO，EB |
Velocidad de la máquina
En caso de mejoras técnicas y cambios sin previo aviso, sujeto a contrato
Detalles del producto
A. Sección de alimentación
a.Control informatizado, fácil manejo y modificación de pedidos.
b.Ajuste automático de los deflectores de alimentación según el pedido.
c. Recibir el cartón de la impresora.
d. Dos motores más para eliminar el polvo y limpiar los restos de confeti.
e. Brazos 1400 mm más largos.
B. Sección de encolado
a. Bomba peristáltica eléctrica utilizada para el bombeo de pegamento: Fácil mantenimiento y menor costo.
b. La posición de encolado se ajusta mediante un motor.
DO. Sección plegable
a. Con una nueva estructura de plegado: el plegado preciso promete una separación exacta.
b. Los dos brazos plegables son motorizados y también se ajustarán automáticamente cuando usted establezca el pedido en la computadora.
do. Correas principales perforadas controladas por un soplador de absorción para garantizar una transición suave.
d. Fortalecered rigidez del riel plegable: reforzared riel inferior yplacas de acero verticales en ambos lados, y eliminan por completo la vibración cuando lacartón pases.
y. La velocidad de las cintas de plegado en ambos lados se ajusta de forma independiente mediante motores independientes, en función de la longitud y el ancho.
F. Equipado con correas de moldeo con motor de velocidad ajustable independiente en la parte posterior de la sección plegable para reducir la desviación de las tijeras.
gramo. La presión de las correas principales en ambos lados y la distancia entre el puente plegable superior e inferior se ajustan mediante un motor independiente.
h. Motor servo de corrección independiente instalado en la parte posterior del puente plegable inferior para evitar la influencia de la correa principal. Equipado con 25 ruedas de corrección a cada lado.
i. Cilindro neumático aplicado en el puente plegable inferior para un microajuste que garantice el efecto de moldeo.
j. Motor independiente para el ajuste de la correa en el puente plegable inferior y motor de aleteo independiente.
k. Cuatro sopladores de absorción al vacío (dos a cada lado) para una mayor absorción.
l. Se utiliza un servomotor independiente para ajustar ambos lados del puente plegable.
metro. Los brazos plegables superior e inferior se mueven mediante un tornillo, y los puentes plegables superior e inferior se mueven de forma sincrónica.
norte. Se aplicó un sistema lineal a ambos lados de la alimentación y el aleteo para garantizar un movimiento más estable.
D. Sección de contraexpulsión
a. El cartón se transporta sin problemas a alta velocidad.
b. Conteo preciso de la cantidad de cajas y expulsión de paquetes de cajas mediante el control de varios servomotores.
do. Ventilador potente instalado en la parte superior del eyector del mostrador para evitar que las cajas se inclinen, y la dirección de la boca del ventilador se puede ajustar.
d.Se garantiza una transición estable y fluida en todo tipo de cajas de cartón encoladas.
y.Las puertas de protección se bloquean automáticamente cuando la plegadora-encoladora está en funcionamiento para garantizar la seguridad operativa.
F.Motor independiente aplicado para el movimiento del eyector de contrapresión, acoplado a un sistema de husillo y lineal.
g. Soportes utilizados para el movimiento de brazos.
h. Se añaden el soplador de presión y las placas de goma.
i. El servomotor de presión se aplica en la sección del eyector del contador.
Y. Panel de control
a. Interfaz hombre-máquina (HMI) con pantalla táctil a color para configuración y también para falsas alarmas.
b. Con función de control remoto.
Diagrama de límite de velocidad
1) 10 piezas/paquete Escala: piezas/min
ancho Velocidad | 110 | 125 | 140 | 155 | 170 | 185 | 200 | 215 | 230 | 245 | 260 | 275 | 300 | 325 | 350 |
900 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | ╳ | ╳ | ╳ | ╳ | ╳ | ╳ | ╳ |
800 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | ╳ | ╳ | ╳ | ╳ | ╳ | ╳ |
700 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | ╳ | ╳ | ╳ | ╳ | ╳ |
600 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | ╳ | ╳ | ╳ | ╳ |
500 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | ╳ | ╳ | ╳ | ╳ |
400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | ╳ | ╳ | ╳ |
280 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | ╳ | ╳ |
260 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | ╳ | ╳ | ╳ | ╳ |
○ | Factible | △ | Teóricamente factible | ╳ | No disponible |
2) Escala: 20 piezas/paquete (piezas/minuto)
ancho Velocidad | 110 | 125 | 140 | 155 | 170 | 185 | 200 | 215 | 230 | 245 | 260 | 275 | 300 | 325 | 350 |
900 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | ╳ | ╳ | ╳ | ╳ |
800 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | ╳ | ╳ | ╳ |
700 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | ╳ | ╳ |
600 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | ╳ |
500 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ |
400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
280 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | ╳ |
260 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | ╳ | ╳ |
○ | Factible | △ | Teóricamente factible | ╳ | No disponible |
▲NOTAS ESPECIALES
a. La restricción de velocidad se produce en los siguientes casos:
b. Longitud de alimentación (dimensión H) y piezas apiladas (lotes);
Condiciones de funcionamiento, tales como:
a. Hojadepartamento
b. Área de impresión y estado
do.Temperatura del aire
d.Con o sin repelencia al agua o grado de repelencia al agua
y.Forma de troquelado
F.Cuando la longitud de alimentación (dimensión H) de la pieza en bruto es larga o la profundidad de la caja es grande, la operación
