Máquina troqueladora, ranuradora e impresora de alta velocidad
1. La máquina troqueladora, ranuradora e impresora de alta velocidad T-ONE puede almacenar pedidos comunes hasta 99999, cambiar pedidos rápidamente y es muy fácil de
funcionar.
2. La máquina ranuradora de impresión con función de cero automático y reinicio automático.
3. El dispositivo de mantenimiento remoto es opcional para la máquina troqueladora, ranuradora e impresora
- información
- vídeo
- descargar

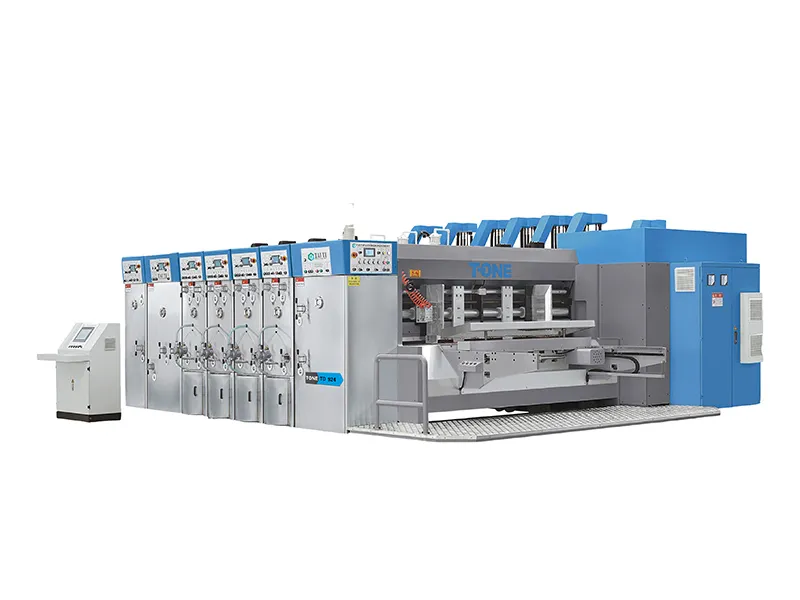

Máquina troqueladora, ranuradora e impresora de alta velocidad TD1400X2600
(transferencia rollo a rollo)
Parámetros principales
Modelo | TD920 | TD1224 | TD1228 | TD1426 | TD1628 | TD1632 | TD2236 | TD2242 | TD2636 |
máx. Velocidad (piezas/min) | 300 | 250 | 230 | 200 | 180 | 180 | 140 | 130 | 100 |
Tamaño máximo de alimentación (mm) | 900×2000 | 1200×2400 | 1200×2800 | 1400×2600 | 1600×2800 | 1600×3200 | 2200×3600 | 2200×4200 | 2600×3600 |
Tamaño mínimo de alimentación (mm) | 260×600 | 320×600 | 320×600 | 420×600 | 450×600 | 450×600 | 500×700 | 500×700 | 500×700 |
Saltar alimentación (mm) | 1200×2000 | 1500×2400 | 1500×2800 | 1700×2600 | 1900×2800 | 1900×3200 | 2500×3600 | 2500×4200 | 2800×3600 |
máx. Área de impresión (mm) | 900×1960 | 1200×2360 | 1200×2760 | 1400×2560 | 1600×2760 | 1600×3160 | 2200×3560 | 2200×4160 | 2500×3560 |
mín. Cuchilla de ranurado inverso (mm) | 240×65×240×65 | 260×65×260×65 | 260×65×260×65 | 260×65×260×65 | 260×65×260×65 | 260×65×260×65 | 360×95×360×95 | 360×95×360×95 | 360×95×360×95 |
mín. Cuchilla normal de ranurado (mm) | 130×130×130×130 | 130×130×130×130 | 130×130×130×130 | 130×130×130×130 | 130×130×130×130 | 130×130×130×130 | 150×150×150×150 | 150×150×150×150 | 150×150×150×150 |
Profundidad de ranurado (mm) | 250 | 300 | 300 | 350 | 400 | 400 | 700 | 700 | 700 |
Giratorio Unidad de troquelado
Características de la unidad troqueladora rotativa:
UNA. Cilindro de troquel (Más bajo)
●Acero rectificado y cromado de alta calidad.
●Equilibrado dinámico para un funcionamiento estable.
●La distancia del orificio de fijación es de 50 mm lateral.
●La altura de plegado es de 22,60 mm.
●El grosor del troquel de madera es de 13 mm.
B. Cilindro de yunque (Superior)
●Acero rectificado y cromado de alta calidad.
●Equilibrado dinámico para un funcionamiento estable.
●El grosor de la cubierta del yunque es de 10 mm, el ancho es de 252 mm.
●Soscilación de lado a lado del yunquecilindro(50 mm).
● Motorizadobrecha ajuste entre el yunque y el dadocilindro.
C. Sistema de autobloqueo adoptado para tirar del espacio entre rodillos.
D. Cojinete de leva aplicado para el funcionamiento de Pull Roll, desgaste reducido y funcionamiento más estable.
Y. Sistema de ajuste de registro de corte
●sistema de engranajes planetarios
●Registro de corte controlado por PLC y motorizado, 360°ajustar.
●Registro lateral controlado por PLC y motorizado, rango±10 mm.
F. Sistema de compensación de velocidad de yunque con motor dependiente, gama±3 mm.
GRAMO. Con sistema de pulido de yunque para mantener la suavidad.
